91在线免费视频为 ,ae老司机精品福利视频,人妻体内射精一区二区三区,久久青青草原精品综合免费

淬火冷卻介質(zhì)，一般分為在冷卻過程中有物態(tài)變化的介質(zhì)，如水、鹽水溶液、堿水溶液、油、乳化液，聚合物溶液，和無物態(tài)變化的介質(zhì)如熔融金屬、熔鹽、熔堿以及空氣、氮?dú)夂凸腆w粒子等。

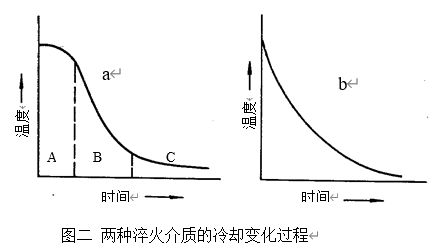

圖二a是有物態(tài)變化的，圖b是無物態(tài)變化的。通常使用的介質(zhì)是有物態(tài)變化的，按其在冷卻過程中發(fā)生的變化，依次為蒸汽膜階段（A），沸騰階段（B）和對流段（C）。

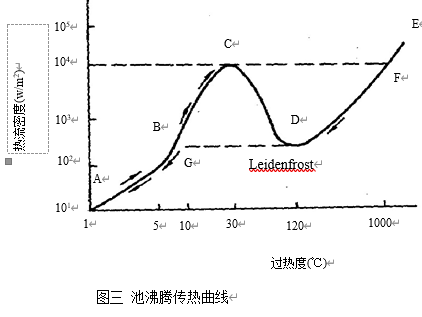

對這三個(gè)階段的理解或者說“究跟索源”，需要從電阻絲在水中持續(xù)加熱的池沸騰曲線談起，如圖三所示。

橫坐標(biāo)是加熱件與周圍介質(zhì)的溫差（過熱度），縱坐標(biāo)是熱流密度。在AB階段，過熱度較小，主要的傳熱方式是對流傳熱，傳熱效率較低，在B點(diǎn)以后，隨著過熱度增加，工件表面開始出現(xiàn)沸騰，氣泡通過形核、長大和躍離加熱元件表面對周圍介質(zhì)造成強(qiáng)烈擾動(dòng)，使冷的介質(zhì)直接不斷地和熱表面接觸，傳熱迅速加快，在C點(diǎn)達(dá)到最大值。隨著過熱度進(jìn)一步增加，介質(zhì)不斷汽化，以致工件表面的蒸汽相互連成一片，形成蒸汽膜，蒸汽膜的形成阻礙了熱表面和冷介質(zhì)之間的直接接觸，導(dǎo)致傳熱效率下降，此階段的蒸汽膜是動(dòng)態(tài)的、局部的和不穩(wěn)定的，隨著過熱度進(jìn)一步增加，汽化不斷增加，蒸汽膜越來越穩(wěn)定，面積也越來越大，傳熱效率不斷降低，最后達(dá)到D點(diǎn)，或Leidenfrost 點(diǎn)，形成了覆蓋整個(gè)熱工件表面穩(wěn)定的蒸汽膜，傳熱效率降到最低點(diǎn)，越過D點(diǎn)，過熱度增加，輻射傳熱增加，傳熱效率隨之增加。

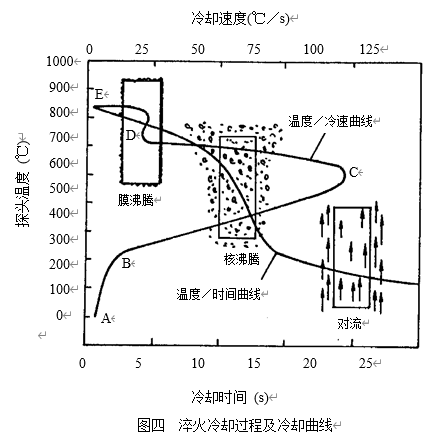

工件淬火過程，和上述過程相反。開始淬火冷卻時(shí)，工件和介質(zhì)溫差很大，在ED段，形成穩(wěn)定的蒸汽膜。在DC段，由于工件表面溫度下降，過熱度降低，蒸汽膜變得不穩(wěn)定，只能部分覆蓋，所以傳熱效率不斷提高。一直到C點(diǎn)蒸汽膜已不復(fù)存在，傳熱效率最高；CB 段則是完全沸騰階段，汽泡在工件表面形成、長大和躍離時(shí)，將淬火介質(zhì)從表面排開，汽泡躍離表面后液體又流回來，冷的淬火介質(zhì)不斷和工件表面接觸，并產(chǎn)生強(qiáng)烈擾動(dòng)，所以換熱效率高，冷卻能力強(qiáng)。低于B點(diǎn)，過熱度進(jìn)一步降低，不能繼續(xù)維持沸騰，進(jìn)入對流階段。圖四是用IVF冷速測量儀測得的淬火冷卻過程中的冷卻曲線圖表明，淬火冷卻存在蒸汽膜階段(ED)、沸騰階段(DCB)和對流傳熱(CA)三個(gè)階段。蒸汽膜和對流傳熱階段冷速慢，沸騰階段冷速快。D、B點(diǎn)是冷卻曲線上的拐點(diǎn)，D點(diǎn)所表示的溫度，常稱為上特性溫度，而B點(diǎn)所處的溫度，常成為下特性溫度。

我們上海川奇機(jī)電在淬火冷卻特性檢測方面積累了很多經(jīng)驗(yàn)，使用新的冷卻特性儀器（型號(hào)KJ-SQ2，水基使用KJ-Agitation）可以給用戶提供有效的技術(shù)支持，歡迎隨時(shí)和我們做技術(shù)交流

• 上一個(gè)：上海川奇2023年元旦放假通知
• 下一個(gè)：Diebold 70周年慶典，感恩有你，一路陪伴！
